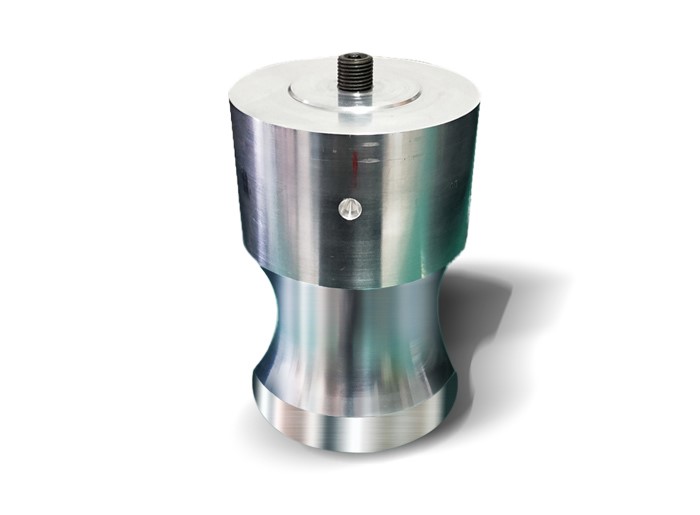

铝合金20KHz超声波焊头

模具频率：20KHz

模具材质：航空级美铝7075铝合金

螺牙：UNF1/2-20

最大直径：100mm

振幅比列：1：1.5

超声波焊头的几个专业参数：

1、超声波焊头振幅

振幅是焊接中最为关键参数，振幅不够就会熔接不上或是熔接强度差，振幅过高就会使原材料表面出现烫伤、塑件结构被破坏等使得强度变差。焊头振幅设计输出大小是否达到、焊接面振幅分布均匀度是衡量一个焊头好坏的关键因素。好的焊头设计带来最佳的振动效果和更长的使用寿命。

2、超声波焊头频率

焊接机工作频率主要由换能器、调幅器、和焊头三者（简称超声波三联组）的机械共振频率决定，发生器根据三联组共振频率进行自动频率谐调，使发生器输出频率与三联组频率保持一致。以20KHz为例，自动频率追频范围±0.5 KHz，三联组共振频率只要是在此范围内，发生器均能正常工作。不同厂家换能器与调幅器出厂默认频率存在偏差，新焊头需严格按照超声波设备厂家的谐振频率修改。以20KHz 焊头，焊头频率会控制19.90—20.10 KHz中心频率段。

3、超声波焊头功率损失

换能器、调幅器、焊头在使用时，三者之间被两颗机米螺丝锁紧在一起。两两端面相接触,接触面振幅最大，应力最小。当焊头设计或制造不合理时，超声手动测试时就会引起异常的啸叫声，三联组本体生热发烫，导致功率损失偏高，当功率损失超设备总功率输出的5%或以上时，我们判定此时三联组不适合使用，需要作进一步的检测，已确认是因装配锁紧力不够，还是

因焊头、调幅器、换能器中哪个零件损坏。

常被运用于中大型热塑性塑料产品的焊接、铆接、卷边、点焊应用中，如医疗器械耗材、家电电器、数码电子、汽车零部件、仪器仪表、纺织、玩具等焊接应用，食品切割、食品包装，无纺布、绒布、织带等纺织品切割与和密封。
