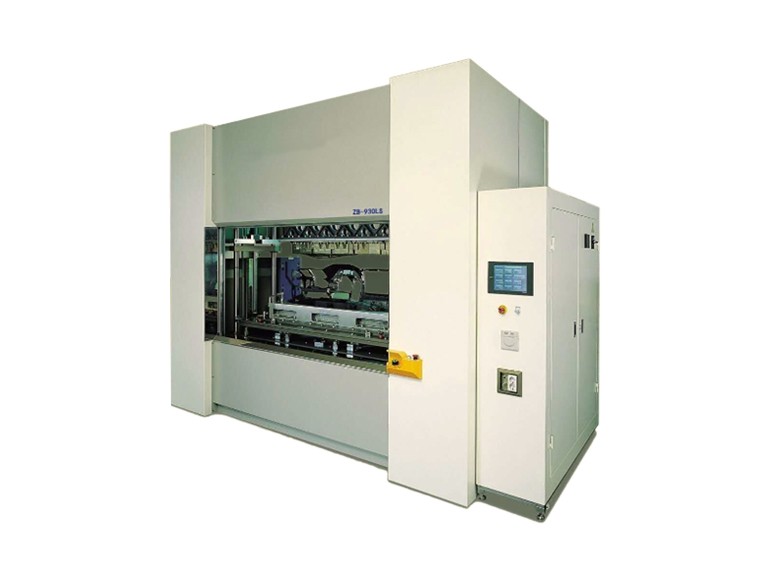

大型塑料振动摩擦焊接机


技术参数

整机尺寸:长3480mm*宽1800mm *高2925mm

上模具重量:200kg

驱动板尺寸:长1990mm*宽480mm

工作台面尺寸:长2300mm*宽700mm

焊接面积:650c㎡

振幅:0.1-3.8mm

振动频率:85-120Hz

输出频率:30KW

电       压:380V 3相

系统控制:西门子

触 摸 屏:Kinco

熔接方式:时间模式 深度模式

储存结果:80个

焊接结果分析:合格、不良

环境温度:0-50℃

台面行程:800mm

台面和振动头距离:1200-1500mm

台面移动速度:250mm/s(最大)

最大熔接压力:32.5KN

安全门开启:宽2290mm *高930mm

总机重量:7800kg

设备特性

专用于焊接超大型不规则形状塑料工件的塑料焊接设备

可焊接多种热塑性焊接材料

设备可以焊接最大长1999*480宽毫米的大型工件,以及多种较小尺寸塑料工件

设备振动频率240Hz,最大振幅1.8毫米,配备30KW功率源

拥有时间、距离多种焊接模式

拥有产品焊接品质自动判断窗口加报警提示功能

拥有80组焊接参数储存与调用功能

灵活的电磁式机电振动头,没有产生摩损的轴承面,不需要润滑

闭合回路电路设计,频率自动谐调,实现模具承载量灵活多变

振幅输出稳定,确保产品焊接稳定性

多段压力控制功能

多段距离速度调节功能

液压驱动系统,最大升降速度可达250毫米/秒

快速定位锁紧螺栓,方便快捷安装切换工装夹具

独立的真空吸气系统

触摸屏人机互动界面

高强度钢结构焊接框架,支撑起设备高强度结构稳定性

机身采用高强度钣金制作,内壁均铺有隔音材料,工作噪音<80分贝

采用品牌电子、气动、液压、控制元件

功率源与控制电路被独立按放在标准的安全的电气柜内

超大自动安全门,可以便捷的进行模具调试、投备维护保养

照明光源增加了设备内部工作区域的能见度

单起动按钮增加设备操控安全性

应用领域

常被运用于焊接超大型不规则形状的塑料件

如汽车后仪表板风道、汽车仪表板安全气囊、汽车中央通道、物流转运箱等零部件的焊接
